产品介绍

一、适用范围

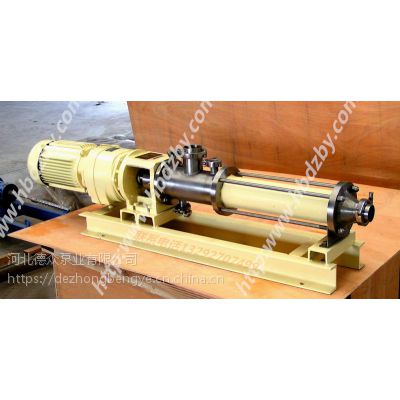

G型单螺杆泵由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m以上。

因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。

单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120℃，如果需输送120℃-350℃高温介质，可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。

二、优势比较

1、与离心泵相比螺杆泵无需安装阀门，流量是稳定的线性流动；

2、与柱塞泵相比螺杆泵具有自吸能力强、吸入高度强；

3、与隔膜泵相比螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质；

4、与齿轮油泵相比，螺杆泵可输送高粘度的物质；

5、与柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量。

三、G单螺杆概述

单螺杆泵属于转子式容积泵，德国又称偏心转子泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 - 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 - 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。单螺杆泵分类:整体不锈钢单螺杆泵，轴不锈钢单螺杆泵。

四、工作原理

螺杆具有单头螺纹，其任意截面皆为半径为R的圆，截面的中心位于螺旋线上且与螺杆的轴心线偏离一个偏心距e，绕轴旋转且沿轴向移动而形成的

头数比Lobes:螺杆的定子的头数T1比转子的头数T2多一个，即T1=T2+1。他们的比值成为头数比。螺杆泵可以分为单头(1:2)和多头(2:3，3:4)等。

头数比越多，螺杆泵的输出扭矩越大，转速越低。反之，输出的扭矩越小，转速越高。

衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R(等于螺杆截面半径)的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。

螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室)。当螺杆旋转时，靠近吸入室的***个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。随着螺杆的继续转动，工作腔容积不断增至后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。
